Машина за автоматизиран монтаж
Raytex Electronics разполага с машина за автоматизиран монтаж, която работи с голям диапазон компоненти и позволява бързо и гъвкаво преминаване от производство на едно изделие към друго в много кратък срок. Машината използва визуална система от две камери. Едната камера разполага с линеен сензор и позволява бързо и точно "on-the-fly" позициониране. Другата камера позволява работа с компоненти с размери до 50мм х 50мм и височина до 20мм.
Машината поддържа:
- До 120 интелигентни фидера за ролки с размери от 8мм до 44мм
- Вибрационни фидери за пластмасови пръчки с широчина до 50мм
- Плот с размери 145мм х 355мм за обемни компоненти
- Точност на позициониране: 16.7µм @ 1σ, 50µм @ 3σ с 1µм енкодери
- Скорост на поставяне: 4500 компонента/час
Ограничения при автоматизирано производтсво
Печатна платка:
- Размери: мин 30мм х 30мм, макс 350мм x 450мм
- Дебелина: мин 0.5мм, макс 3.2мм
- Максимално изкривяване: 0.5мм нагоре, 1.0мм надолу
- Максимално тегло: 6kg
Компоненти:
- Максимална височина: 20мм
- Максимален размер: 50мм х 50мм
Стенсил принтер
- Ръчно и полуавтоматично нанасяне на паста
- Магнитна маса, разполагаща с вакуумни пинове за фиксиране на печатната платка
- Максимален размер на работната площ: 420мм x 370мм
- Граници на регулиране на масата: линейно (X,Y) +/-6мм, ъглово +/-2.5°
- Точност на позициониране на системата: +/-20µм

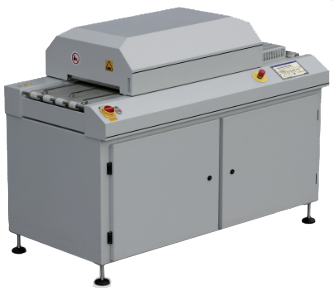

Пещ за спояване
- Верижен конвейр с 5мм пинове за запояване на едностранно/двустранно наситени платки
- Максимална широчина: 390 мм
- Дължина на тунела: 950мм
- 8 подгревни зони - 4 горни и 4 долни
- Охлаждаща зона с йонизатор
- Отделна охлаждаща зона на изхода с аксиален вентилатор
Диспенсър
Настолна машина, която позволява бързо и лесно нанасяне на спояваща паста върху прототипни или малки серии печатни платки. Тя разполага с библиотека от компоненти, което свежда до минимум времето ѝ за работа. Подаването на спояваща паста става чрез стъпков мотор, което гарантира висока повторяемост при работа. Местоположението на компонентите се определя посредством визуален способ чрез маркери на платката и използване на вградената камера.
Спецификации:
- Работна площ: 320мм х 420мм
- Скорост на нанасяне на пастата: 12 000 точки/час
- Максимално изкривяване на платката: 1мм нагоре, 1мм надолу

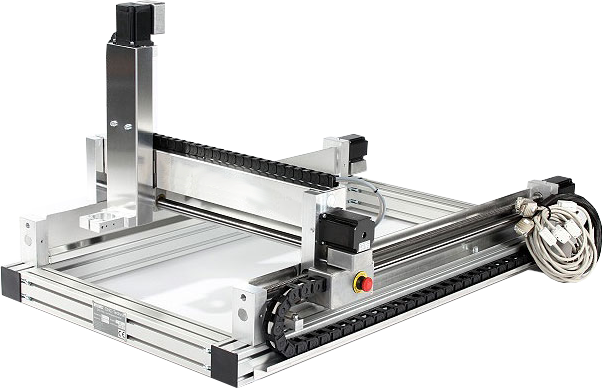

3D CNC
Машината може да се използва за 2D или 3D фрезоване и гравиране на алуминий, стомана, дърво, камък и всички видове пластмаса.
Спецификации:
- Работна площ: 1050мм х 510мм
- Задвижване посредством 4 стъпкови мотора
- Максимална работна скорост: около 3000мм/мин.
- Прецизност: 0.003мм (1/10 стъпка)
- Максимална грешка при обратно движение: +/-30µм (0.03мм)
- Максимално движение по: X=720мм; Y=420мм; Z=110мм
- Референтни и крайни изключватели на всички оси
